说明:本文主要介绍在固体质量和稳定剂总投料不变时,颗粒粒径减小如何放大总表面积、稀释单位面积上的稳定剂覆盖,并使分散体系更接近团聚阈值;重点区分原生粒径、水动力粒径与团聚体尺寸。
先把“粒径”说清。原生粒径是单个晶粒或颗粒核心的尺寸,TEM更接近这一口径;
水动力粒径还包含表面配体、溶剂化层以及随颗粒共同运动的液体,DLS测到的通常是这一口径;多个颗粒连在一起后得到的则是团聚体或聚集体尺寸。
少量大团聚体出现时,DLS分布会明显向大尺寸侧移动,而TEM仍可能看到大量小核心。
把颗粒近似为密度ρ、直径d相同的球体。在固体总质量m不变时,颗粒数N与d?3成正比,而总表面积A总=6m/(ρd),与d?1成正比。
直径减半,颗粒数增加到8倍,总表面积增加到2倍;这正是稳定剂“突然不够用”的几何起点,比例随粒径继续减小而持续放大。

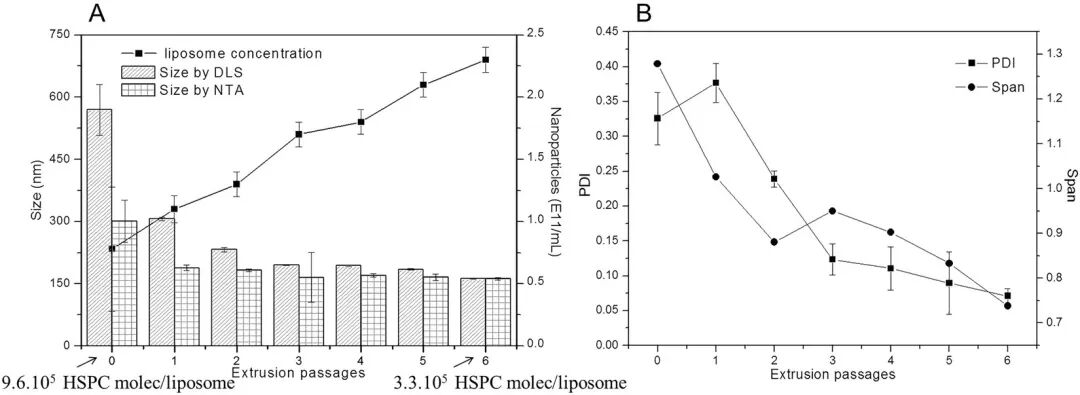

图1. 脂质体连续挤出后,DLS与NTA测得的粒径下降,同时NTA测得的颗粒数浓度上升;图中体系还伴随分布变窄。DOI:10.1038/s41598-017-18573-7这个比例只在“总固体质量、密度和形状近似不变”时成立。多孔颗粒、片状颗粒或粗糙表面还会增加可接触面积;
BET比表面积包含气体能够进入的孔壁,而液相稳定剂真正能够覆盖的面积还取决于润湿、孔径与分子尺寸,因此两者可能不同。

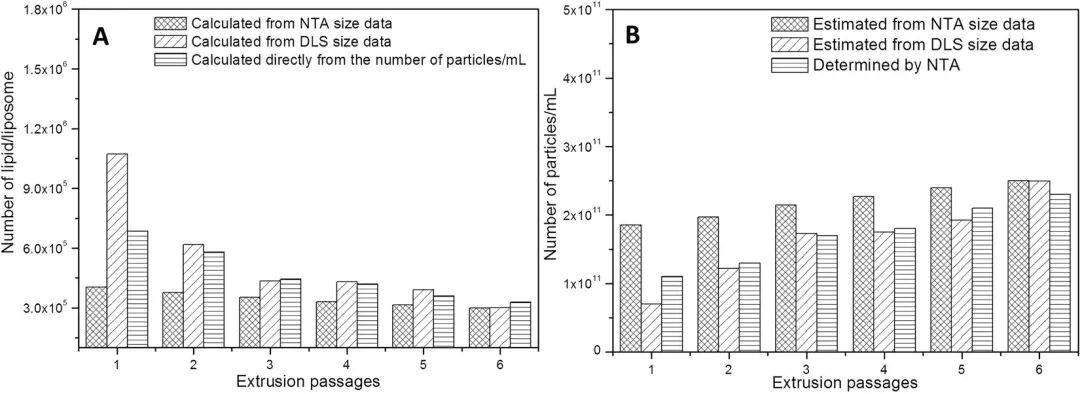

图2. 由粒径推算的单颗粒脂质分子数随挤出次数下降,而颗粒数随之上升;NTA直接计数与几何估算可用于相互核对。DOI:10.1038/s41598-017-18573-7“小颗粒布朗运动更快,所以必然更容易团聚”并不严谨。对于相同尺寸球体,连续介质极限下的Smoluchowski布朗碰撞核并不会随半径单调增大;
但在固定质量浓度下,粒径减小使单位体积内颗粒数急剧上升,体系中的总碰撞事件会增加。是否真正长成团聚体,还要乘上碰撞后的黏附概率。
因此,小粒径不是一个独立的“团聚开关”。更准确的因果链是:粒径减小→总表面积增加→同一稳定剂投料被摊薄→裸露斑块或保护层变稀→碰撞后更容易黏住。
如果稳定剂用量和吸附条件随新增表面积同步调整,小颗粒完全可以保持稳定分散。
稳定剂投料常写成质量分数、mg·g?1或配方百分比,但控制保护层的是单位表面积上的吸附量Γ,常写成mg·m?2、mol·m?2或chains·nm?2。
若目标覆盖量为Γ目标,理论需求量应随Γ目标A总增加;还要除以实际吸附分数,因为投进体系的稳定剂并不等于全部吸附在颗粒上,剩余部分仍留在连续相。
上清液中仍可测到未结合组分。例如,粒径从100 nm降到20 nm,按理想球体估算,总表面积提高到5倍。
若仍按“每克粉体加入同样质量稳定剂”,单位面积上的可用量只剩原来的五分之一。
配方中的质量分数没有变,界面上的覆盖率已经变了,这正是很多放大或换粒径实验失稳的隐蔽原因。

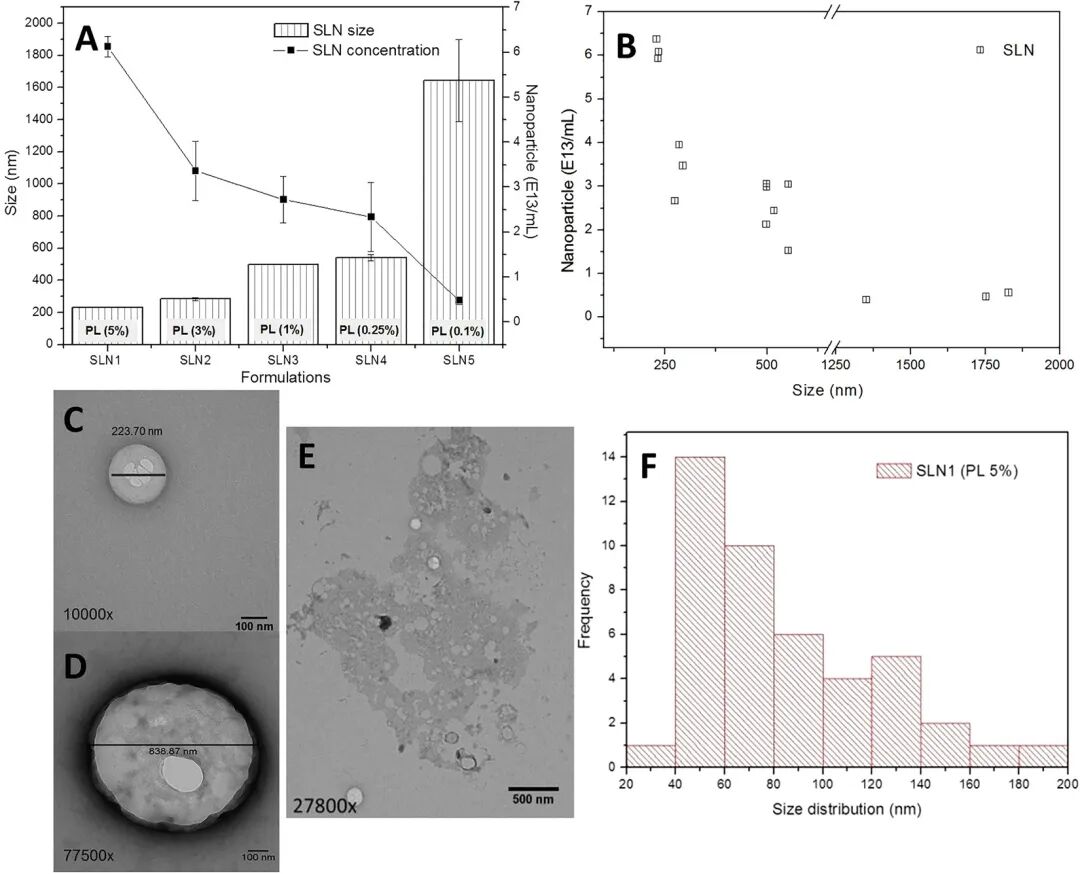

图3. 固体脂质纳米颗粒配方中,Poloxamer 188比例由5%降至0.1%时,粒径由约232 nm增至约1644 nm,颗粒数浓度同步下降;TEM显示低稳定剂条件下出现大颗粒与团聚结构。DOI:10.1038/s41598-017-18573-7图中的大尺寸并不是“原生颗粒突然长大”的直接证据,而是稳定剂减少后粒径分布和颗粒数浓度共同改变的结果。
把DLS、NTA与TEM放在一起,才能区分单颗粒变大、多个颗粒黏连和少量大团聚体主导散射这几种情况。
稳定剂要经历溶解、扩散、吸附、配体交换和构象调整。只有结合在表面的那一部分才直接贡献空间位阻或电荷稳定;游离部分可能留在连续相中。
吸附量随投料增加通常先上升、后接近平台,平台附近才可讨论特定体系中的表面饱和。平台位置还会随链长、锚定基团与溶剂改变。

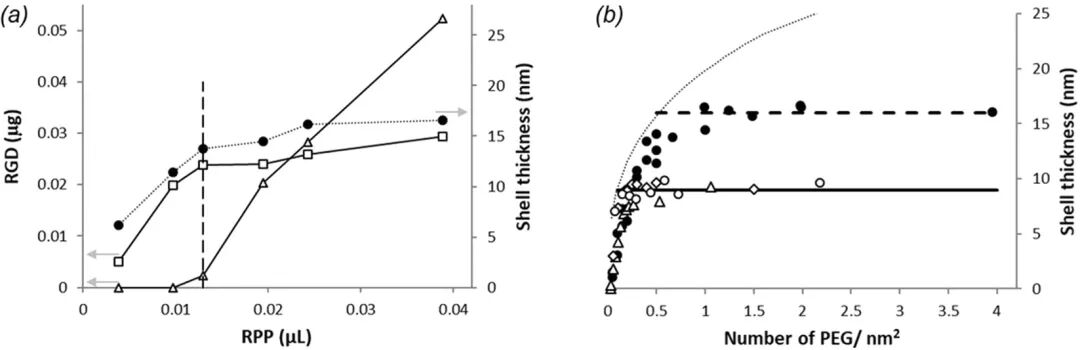

图4. 100 nm金纳米颗粒的PEG-RGD摄取与壳层厚度随加料增加后趋于平台;不同核心尺寸和末端基团对应不同的PEG接枝密度—壳层厚度关系。DOI:10.1038/s41598-018-38194-y低覆盖并不只是“平均层变薄”。随机吸附会留下裸露斑块,两颗粒接触时只要裸露区对上,就可能进入短程吸引区;能够同时吸附两颗粒的长链还可能产生桥连絮凝。
相反,游离聚合物过多时也可能引起耗尽吸引,因此稳定剂不是越多越好,而是存在与表面积、分子构型和溶剂共同决定的窗口。
当保护层足够致密时,颗粒接近会压缩聚合物链、扰动溶剂化层或产生静电排斥,碰撞多半以分开结束;
覆盖略低于临界区后,局部裸露和链间穿插使黏附概率α迅速上升。
宏观上就会看到粒径、浊度或沉降速率突然改变,曲线由此出现明显拐点。
盐、pH和溶剂会移动这条阈值。盐提高会压缩双电层,多价离子还可能桥联表面基团;pH改变表面位点与稳定剂的电离程度;差溶剂使吸附链收缩,空间位阻层变弱。
同一覆盖率在不同介质中可能对应完全不同的稳定性,所以不能把某一配方中的临界用量直接照搬到另一体系。每组介质都需要单独确定临界点。
更小粒径往往同时带来更高曲率。曲率会改变链在表面的拥挤方式、锚定基团间距以及可达到的接枝密度,因此“按总面积等比例加料”是必要的第一步,却不是全部。
真正可转移的控制量应至少包含可接触面积、结合量、接枝密度和介质条件,每一项都要对应同一批样品。
第一步是确定可比较的面积基准。
致密近球形颗粒可由TEM粒径、密度和固含量估算外表面积;多孔或不规则粉体可报告BET比表面积,但应说明孔道是否能被液相稳定剂进入。
把稳定剂剂量统一换算为mg·m?2或chains·nm?2,再比较不同粒径样品;所用面积必须对应稳定剂实际能够到达的界面。
第二步是测“结合了多少”,而不是只记“加入多少”。
AUC可利用颗粒包覆前后的沉降行为,TOC可定量纯化后样品中的有机碳,TGA可由干样失重估算有机层;XPS、NMR或荧光法也可用于特定化学体系。
纯化前后的总碳差、上清液浓度和沉降系数变化可把游离部分与结合层分开。

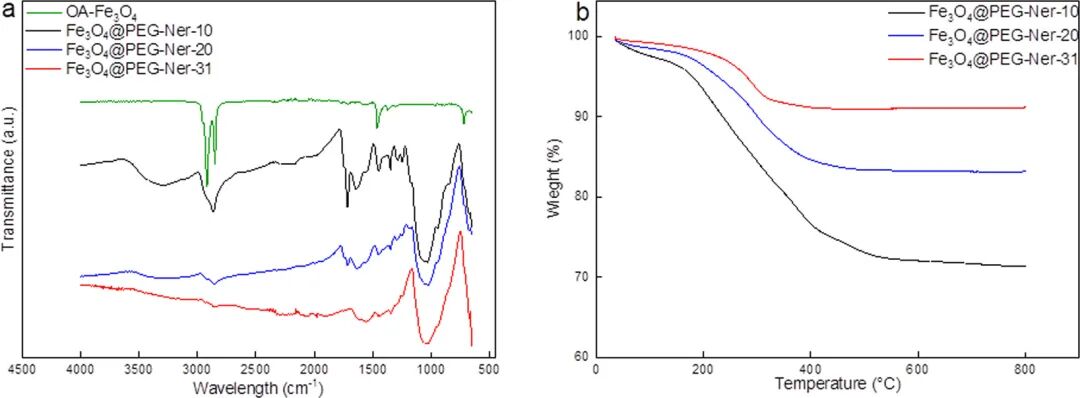

图5. 10、20和31 nm磁性纳米颗粒PEG化前后的FTIR与TGA结果;小颗粒样品的PEG质量分数更高,但单位面积接枝密度还需结合粒径与颗粒数量换算。DOI:10.1038/s41598-019-47262-w第三步才是看分散结果。DLS对少量大颗粒非常敏感,适合监测早期增大,却不能把强度峰直接当作颗粒数比例;
NTA可给出颗粒数浓度和单颗粒运动统计;TEM或冷冻电镜用于区分原生颗粒与团聚体。
时间序列比单个终点更有价值,因为覆盖不足常先表现为缓慢增长,随后进入快速团聚。
可以在固含量、pH和离子强度固定时,设置一组按单位面积归一化的稳定剂梯度,记录DLS/NTA随时间的变化;随后进行NaCl或CaCl2挑战,得到临界凝聚条件。
若不同粒径样品在相近的表面接枝密度下恢复相似稳定性,而按mg·g?1比较时差异很大,就支持“总面积增加导致覆盖不足”的解释。该比较应保持颗粒浓度和采样时间一致。

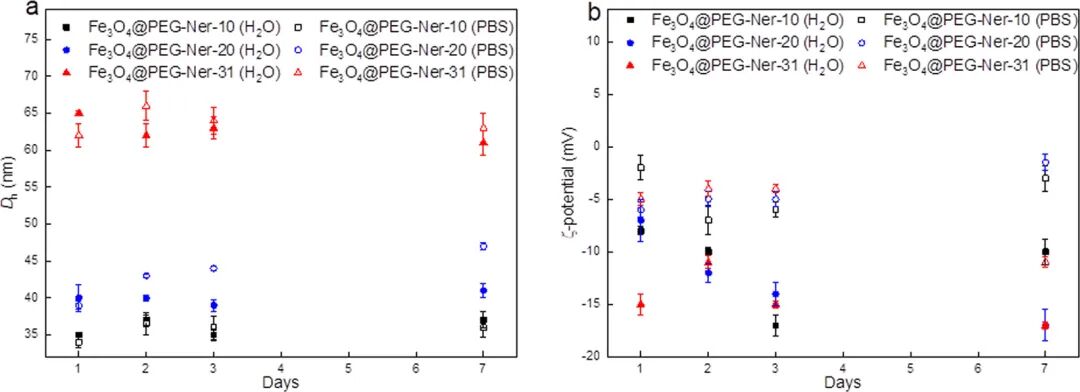

图6. PEG包覆的10、20和31 nm磁性纳米颗粒在水和PBS中放置7天时,水动力粒径与Zeta电位的时间变化;较小的Zeta电位绝对值并未伴随明显粒径增长。DOI:10.1038/s41598-019-47262-wZeta电位只能描述剪切面附近的电动学电势,不能直接给出表面覆盖率。
非离子型聚合物层可能在Zeta电位接近零时仍提供空间位阻;部分覆盖样品也可能在单价盐中看似稳定,却在二价盐挑战下迅速凝聚。
因此,不能用“|Zeta|超过某个数值”作为所有体系的通用稳定判据,盐挑战和粒径时间序列仍需同时保留。
最后要把结论限定在实验窗口内:粒径、固含量、稳定剂种类、分子量、加入顺序、平衡时间、pH、盐和温度都应记录。
若按面积补足稳定剂后仍失稳,应继续检查锚定强度、溶剂质量、桥连/耗尽作用与不可逆烧结。
“粒径越小越容易团聚”不是材料定律,而是特定投料与介质条件下,界面面积预算被突破后的结果;对应的临界条件必须随配方重新测定。
